Einbau in Glas
Ein klarer Weg nach Hause.
Schritt für Schritt.
Beginne mit einer vom Glaser vorbereiteten Scheibe. Folge dann den Schritten zum Einsetzen, Abdichten und Anschließen, bis OnlyCat Teil deines Zuhauses ist.
Bevor du beginnstDie komplette Anleitung ansehen
3 Min. 40 Sek. · Mit SprachausgabeSieh dir den ganzen Ablauf an und folge dann jedem Schritt in deinem Tempo.
Zu einem Schritt springen
Bevor du beginnst
Ein wenig Vorbereitung.
Erst verbinden. Dann einbauen.
Schließe die Einrichtung in der App ab und teste OnlyCat und die WLAN-Verbindung vor dem endgültigen Einbau. Plane den Weg zur Steckdose; ein 3 m langes USB-C-Kabel ist standardmäßig dabei.
OnlyCat verbinden und testenPlane mit deinem Glaser
Lass die Öffnung von einem qualifizierten Glaser vorbereiten. Die meisten Glasscheiben lassen sich im eingebauten Zustand nicht schneiden; eine neue Scheibe kann nötig sein. Versuche nicht, gehärtetes Glas selbst zu schneiden.
Gib für eine neue Öffnung 212 mm Durchmesser an. Stimme Höhe und Abstand vor der Bestellung mit deinem Glaser ab, nach den Maßen unten.
Wähle einen Montageadapter passend zu deiner Öffnung. Bei einem vorhandenen Ausschnitt frag uns nach der richtigen Größe.
Das brauchst du
- Montageadapter
- Transparentes, wetterfestes Dichtmittel
- Lineal und Wasserwaage
- Schutzhandschuhe und ein Reinigungstuch
- Kreuzschlitzschraubendreher
- Mitgelieferte Schrauben und Abdeckkappen
- Eine helfende Person für den Einbau
Glaskanten können scharf sein. Trage Schutzhandschuhe und halte die Einheit während des gesamten Einbaus abgestützt.
22 Sek. · Mit Sprachausgabe
Säge oder bohre unter keinen Umständen in den Tunnel von OnlyCat. Er enthält die Antennen zum Lesen der Mikrochips; werden sie beschädigt, funktioniert das Gerät nicht mehr richtig.
Die Illustrationen zeigen den runden Montageadapter in einer feststehenden Glasscheibe. Prüfe bei einer Glastür die Türbewegung und den Platz für das Kabel. Für andere Untergründe nutze die Anleitung für Tür oder Wand.
Das Glas planen
Die Glasöffnung vorbereiten lassen
Bitte deinen Glaser für einen neuen Ausschnitt um eine runde Öffnung mit Ø 212 mm. Unsere Montageadapter können vorhandene Ausschnitte bis Ø 300 mm abdecken.
Das Glas planen
Die Höhe der Mitte festlegen
Miss die Bauchhöhe deiner Katze und addiere 56 mm. So erhältst du die Höhe der Öffnungsmitte über dem Boden.
Das Glas planen
Nichtmetallischen Abstandhalter wählen
Bitte bei Doppel- oder Dreifachverglasung den Glaser um einen nichtmetallischen Abstandhalter rund um die Öffnung.
OnlyCat einsetzen
Schraubenlänge wählen
Miss die gesamte Dicke der Verglasung. Wähle mitgelieferte Schrauben, die 20–35 mm länger sind als dieses Maß.
OnlyCat einsetzen
Beide Adapterhälften abdichten
Trage rund um die gerippte, zum Glas gerichtete Seite beider Montageadapterhälften einen Streifen transparentes, wetterfestes Dichtmittel auf, etwa 15 mm vom Außenrand entfernt.
OnlyCat einsetzen
Die erste Adapterhälfte aufschieben
Schiebe eine Montageadapterhälfte über den OnlyCat-Tunnel. Die mit Dichtmittel versehene Seite zeigt nach außen zum Glas.
OnlyCat einsetzen
OnlyCat von innen einsetzen
Führe den Tunnel von innen durch die vorbereitete Öffnung. Richte OnlyCat mittig aus, prüfe, ob es waagerecht sitzt, und drücke dann Gerät und Adapter fest gegen das Glas, um das Dichtmittel zusammenzupressen.
OnlyCat einsetzen
Die zweite Adapterhälfte aufschieben
Schiebe die zweite Montageadapterhälfte von außen auf. Die mit Dichtmittel versehene Seite zeigt zum Glas.
OnlyCat einsetzen
Den Außenrahmen befestigen
Schiebe den Außenrahmen über den Tunnel. Setze die ausgewählten Schrauben ein und ziehe erst die eine, dann die andere Seite an.
OnlyCat einsetzen
Die Schraubkappen eindrücken
Wenn der Außenrahmen fest sitzt, drücke beide Schraubkappen ein, um die Montage abzuschließen.
Strom anschließen
Kabel anschließen und verlegen

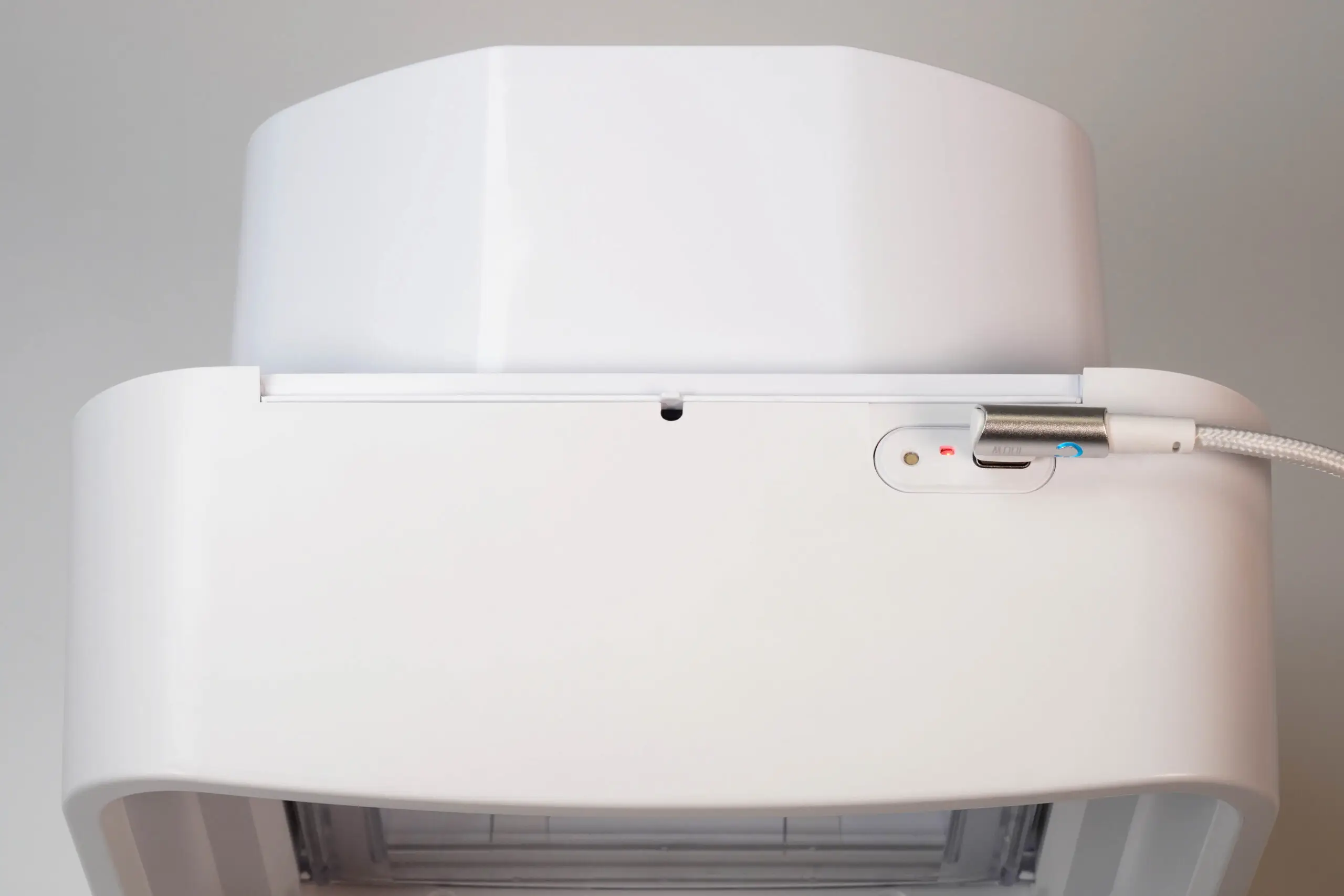

Schließe den abgewinkelten USB-C-Stecker unter dem Innenteil an, zur Steckdose zeigend. Befestige das Kabel innen am Glas entlang des Rahmens, stecke dann das Netzteil ein und schalte die Steckdose ein.
Eingebaut. Bereit für deine Katze.
Jetzt gehört es deiner Katze.
Gib deiner Katze nach Einbau und Einrichtung Zeit, sich an ihren neuen Weg nach Hause zu gewöhnen. Beachte die Aushärtezeit des Dichtmittelherstellers.
Geh zurück zur App-Einrichtung, um deine Katzen hinzuzufügen und ihre Türregeln festzulegen.
App und Katzen einrichtenNach dem OnlyCat-Handbuch OC1000, V2.06.26. Die Illustrationen zeigen den Einbau mit dem runden Montageadapter. Vollständiges Handbuch · Sicherheit & Pflege
